高精度差分旋轉驅動通過使用交叉滾子軸承,提高了旋轉驅動的精度和剛度。此外,它還配備了光電編碼器,通過伺服電機驅動蝸輪蝸桿,再由光電編碼器進行閉環控制,實現組件在超高真空環境里的旋轉運動。它旋轉角度為±175°,適用于高精度和高負載的應用場合。
● 適用于10-11 mbar超高真空環境 | ● 一級差分實現超高真空性能 | ● 烘烤溫度:120°C |
● 旋轉范圍:±175° | ● 采用伺服馬達驅動 | ● 上端安裝法蘭:CF法蘭,螺紋孔 |
● 下端安裝法蘭:CF法蘭,螺紋孔 | ● 閉環控制 | ● 光柵尺分辨率:≤0.0001° |
● 可承受大負載:>2000kg |
品名 | 高精度差分旋轉驅動(HDPRF) | |
安裝法蘭 | CF150 | |
法蘭 尺寸 | 毫米 | 203 |
英寸 | 8.0 | |
旋轉角度 | ±175° | |

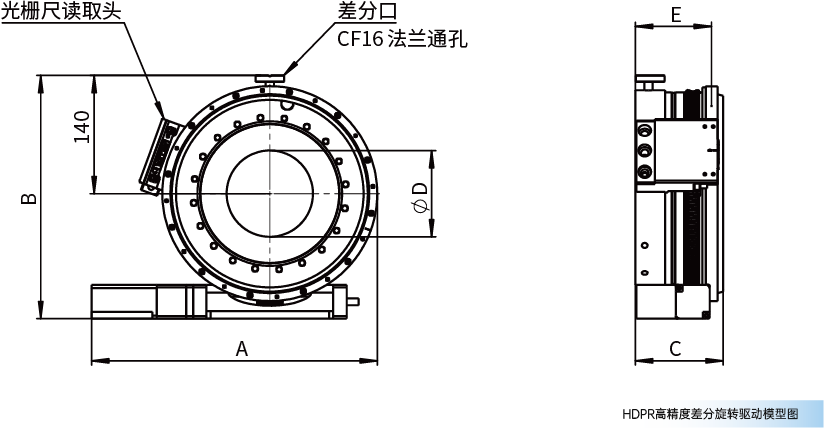

A (mm) | 338 | |
B (mm) | 288 | |
C (mm) | 104 | |
D (mm) | 102 | |
E (mm) | 90 | |
驅動 | 伺服電機 | |
重量 (kg) | 29.2 | |
型號 | HDPRF150AP | |
XY驅動 | 3040400008 |
