差分旋轉驅動采用蝸輪蝸桿傳動，高負載，適用旋轉重型樣品架或其他樣品支撐裝置。它分為上下兩個法蘭，分別為安裝法蘭和運動法蘭，在安裝法蘭固定后，允許上方運動法蘭360°連續旋轉。通過兩級差分結構，搭配合理的差抽泵組，適用于10-11mbar的超高真空實驗，如樣品表面分析(ARPES，STM或APXPS) /離子/中子/原子散射實驗等。
| ● 兩級差分實現超高真空性能 | ● 適用于10-11 mbar超高真空環境 | ● 烘烤溫度：150°C（移除電機及其組件） |
| ● 旋轉范圍：360°（可連續旋轉） | ● 激光蝕刻刻度 | ● 上端安裝法蘭：CF法蘭，螺紋孔 |
| ● 下端安裝法蘭：CF法蘭，通孔 | ● 手動/電機驅動 |
| 品名 | 差分旋轉驅動（DPRF） | ||||
| 安裝法蘭 | CF63 | CF100 | |||
| 法蘭 尺寸 | 毫米 | 114 | 152 | ||
| 英寸 | 4.5 | 6.0 | |||
| 旋轉角度 | 360° | 360° | |||
| 驅動 | 手動 | 步進電機 | 手動 | 步進電機 | |

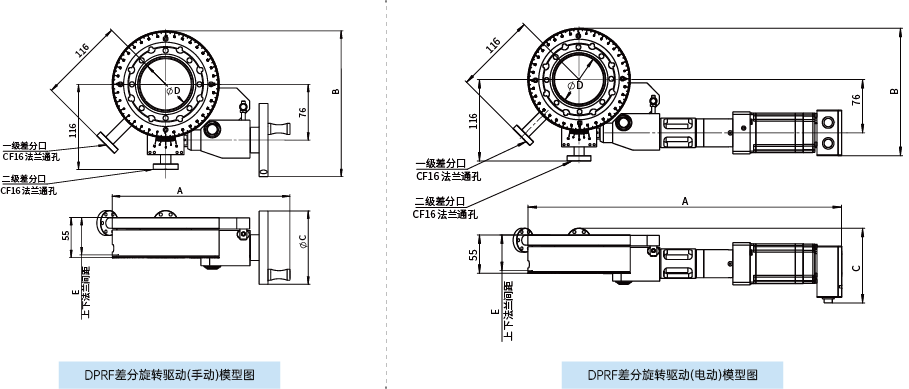

| A (mm) | 242.5 | 447 | 260.5 | 465 | |
| B (mm) | 199 | 181.5 | 273 | 255.5 | |
| C (mm) | 100.5 | 106.5 | 102 | 108 | |
| D (mm) | 70 | 70 | 101 | 101 | |
| E (mm) | 51 | 51 | 47 | 47 | |
| 分辨率 | 1° | 0.005° | 1° | 0.005° | |
| 重量 (kg) | 4.5 | 6.1 | 9.2 | 11.0 | |
| 型號 | DPRF63M | DPRF63A | DPRF100M | DPRF100A | |
| XY驅動 | 3040300002 | 3040300007 | 3040300003 | 3040300004 | |
