高精度全尺寸三維平移臺可在超高真空環境下實現設備在X、Y、Z三個方向上的平穩運動，具有極高的運動精度。該平臺采用直線導軌結構和高精度滾珠絲桿，結構穩固可靠。所有控制方式為伺服電機+光柵尺，能夠?qū)崿F(xiàn)亞微米級精度和全閉環控制，高精度，高負載，運動法蘭角度可調（±3°）。
| ● 壓力范圍：1bar~10-11mbar | ● 局部波紋管部分可烘烤150℃ | ● 焊接波紋管材質：SS316L |
| ● 通徑：102mm | ● 上端安裝法蘭：CF100法蘭，通孔 | ● 下端安裝法蘭：CF150法蘭，通孔 |
| ● XYZ軸分辨率：0.2μm | ● 伺服電機驅動 | ● 可接受定制 |
| ● 光柵尺閉環反饋 |
| 品名 | 高精度全尺寸三維平移臺（HFXYZ） | ||
| 上端移動法蘭 | CF100 | ||
| 法蘭 尺寸 | 毫米 | 152 | |
| 英寸 | 6.0 | ||
| 下端安裝法蘭 | CF150 | ||
| 法蘭 尺寸 | 毫米 | 203 | |
| 英寸 | 8.0 | ||
| XY行程 (mm) | ±12.5 | ||
| Z行程 (mm) | 300 | 550 | |

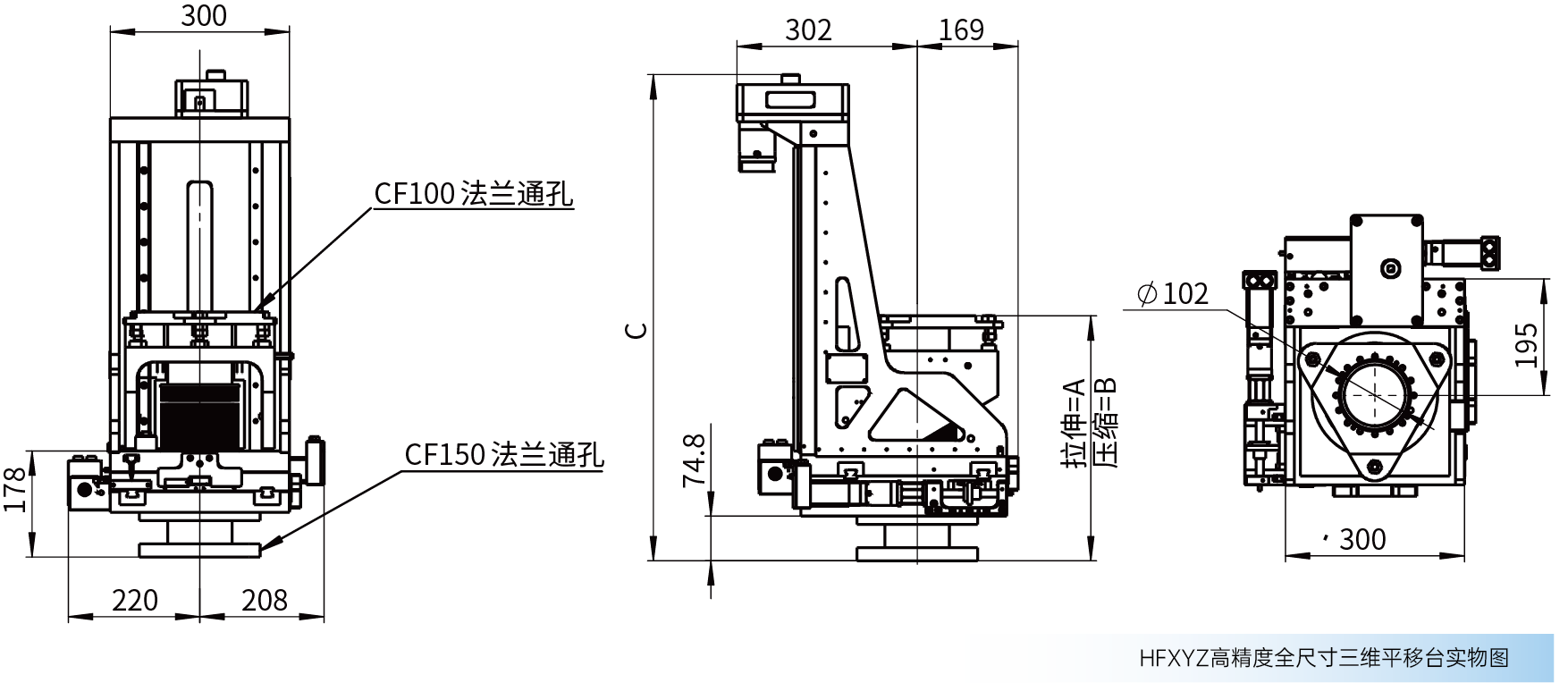

| A拉伸 (mm) | 710 | 960 | |
| B壓縮 (mm) | 410 | 410 | |
| C (mm) | 815 | 1065 | |
| Z驅動 | 伺服電機 | ||
| XY驅動 | 伺服電機 | ||
| 型號 | HFXYZ150Z300M-1055 | HFXYZ150Z550M-1055 | |
| 訂購編碼 | 3042320009 | 3042320019 | |
