緊湊型三維平移臺能夠實現組件的真空內部分在XYZ軸方向的運動。XY方向采用微分頭驅動，Z方向采用手輪驅動，并具有自鎖功能。結構穩固，精度高，尺寸小巧。
| ● 壓力范圍：1bar~10-11mbar | ● 驅動方式：手動 | ● 最高烘烤溫度：150℃ |
| ● 焊接波紋管材質：SS316L | ● 微分頭分辨率：10μm | ● Z軸刻度以1mm遞增 |
| ● 上端安裝法蘭：CF35，螺紋孔 | ● 下端安裝法蘭：CF63，通孔 | ● 可接受定制 |
| 品名 | 緊湊型三維平移臺（SXYZ） | |||
| 上端移動法蘭 | CF35 | |||
| 法蘭 尺寸 | 毫米 | 70 | ||
| 英寸 | 2.75 | |||
| 下端安裝法蘭 | CF63 | |||
| 法蘭 尺寸 | 毫米 | 114 | ||
| 英寸 | 4.5 | |||
| XYZ驅動 | 手動 | |||
| XY行程 (mm) | ±12.5 | |||

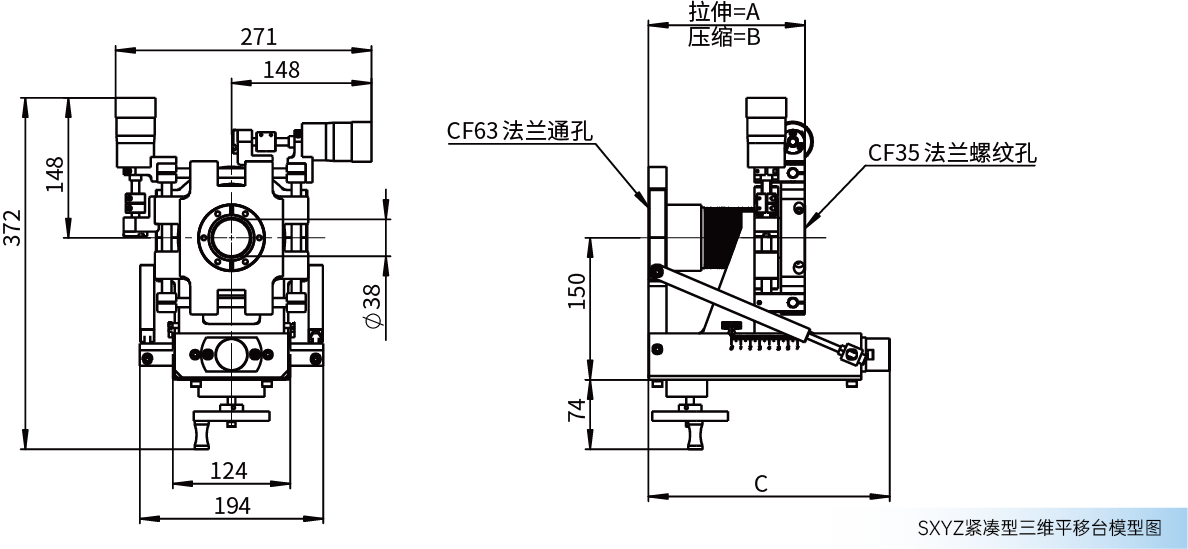

| Z行程 (mm) | 75 | 100 | 150 | |
| A拉伸 (mm) | 240 | 265 | 315 | |
| B壓縮 (mm) | 165 | 165 | 165 | |
| C (mm) | 255 | 280 | 330 | |
| 重量(kg) | 10.2 | 10.5 | 10.9 | |
| 型號 | SXYZ63Z75 | SXYZ63Z100 | SXYZ63Z150 | |
| 訂購編碼 | 3042100001 | 3042100002 | 3042100003 | |
