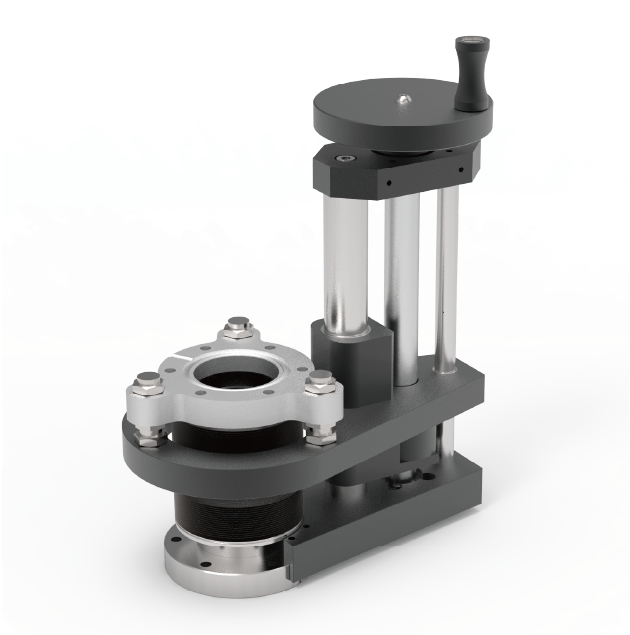

線性驅動(LTM)可實現沿Z軸的線性運動，具有自鎖功能，能保證上端法蘭在內部超高真空環境下精準平穩的運動。
此外，我們還提供可調節法蘭版(LPA)的線性驅動。它是以標準版線性驅動為基礎，通過調節三個螺桿實現運動法蘭在±3°范圍內角度調整，以實現位置調節。
| ● 壓力范圍：1bar~10-11mbar | ● 最高烘烤溫度：150℃ | ● 焊接波紋管材質：SS316L |
| ● 上端安裝法蘭：CF35法蘭、螺紋孔 | ● 下端安裝法蘭：CF35法蘭、螺紋孔 | ● 可調整角度：±3°（LPA版） |
| ● 任意方向均可安裝 | ● 刻度以1mm遞增 | ● 可接受定制 |
| 品名 | 線性驅動（LTM） | 可調節法蘭版線性驅動（LPA） | ||||||
| 安裝法蘭 | CF16 | CF35 | CF35 | |||||
| 法蘭 尺寸 | 毫米 | 34 | 70 | 70 | ||||
| 英寸 | 1.33 | 2.75 | 2.75 | |||||
| 驅動 | 手動 | 手動 | 手動 | |||||
| 行程 | 50 | 50 | 100 | 150 | 200 | 100 | 150 | |

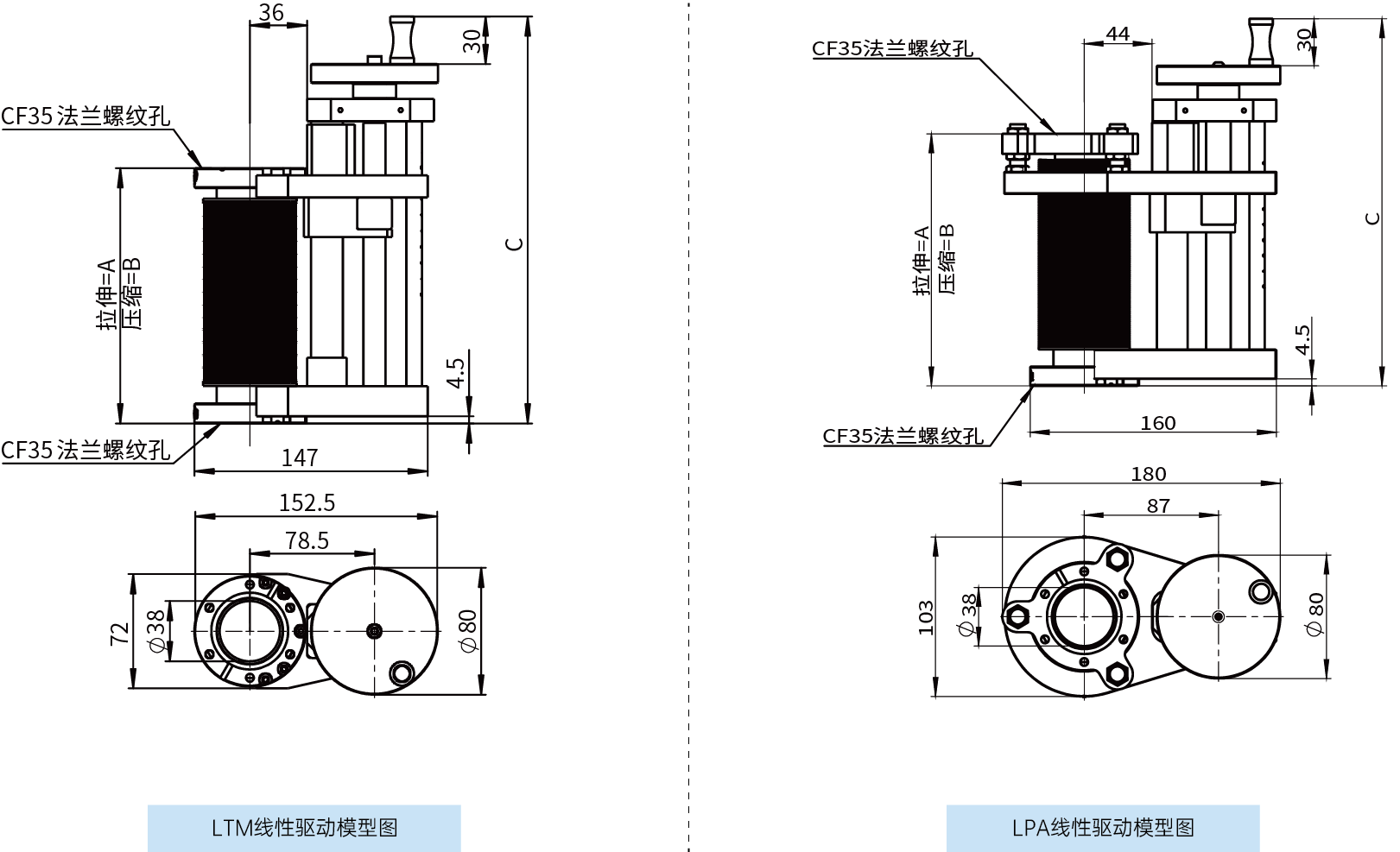

| A拉伸 | 91 | 119 | 187 | 255 | 325 | 197 | 257 | |
| B壓縮 | 41 | 69 | 87 | 105 | 125 | 97 | 107 | |
| C(mm) | 109 | 214 | 284 | 350 | 420 | 273 | 332 | |
| 重量 | 0.4 | 2.2 | 2.7 | 3.0 | 3.5 | 3.0 | 3.5 | |
| 型號 | LTM16L50M | LTM35L50M | LTM35L100M | LTM35L150M | LTM35L200M | LPA35L100M | LPA35L150M | |
| 訂購編碼 | 3041000001 | 3041000003 | 3041000007 | 3041000009 | 3041000011 | 3041000014 | 3041000015 | |
