可調節法蘭（PA）用于調整兩個法蘭之間的距離和角度，解決因?yàn)榧庸ず秃附诱`差造成的對接偏差，廣泛應用于超高真空互聯系統中。該款產品使用CF標準法蘭，各型號均可提供軸向±5mm，徑向±3°調整范圍。
| ● 工作氣壓：1bar~10-11 mbar | ● 最高烘烤溫度：200℃ | ● 焊接波紋管材質：SS316L |
| ● 兩端安裝法蘭：CF法蘭，通孔 | ● 可調角度：±3° | ● ±5 mm可調 |
| ● 任意方向均可安裝 |
| 品名 | 可調節法蘭（PA） | |||||
| 安裝法蘭 | CF16 | CF35 | CF63 | CF100 | CF150 | |
| 法蘭尺寸 | 毫米 | 34 | 70 | 114 | 152 | 203 |
| 英寸 | 1.33 | 2.75 | 4.5 | 6.0 | 8.0 | |

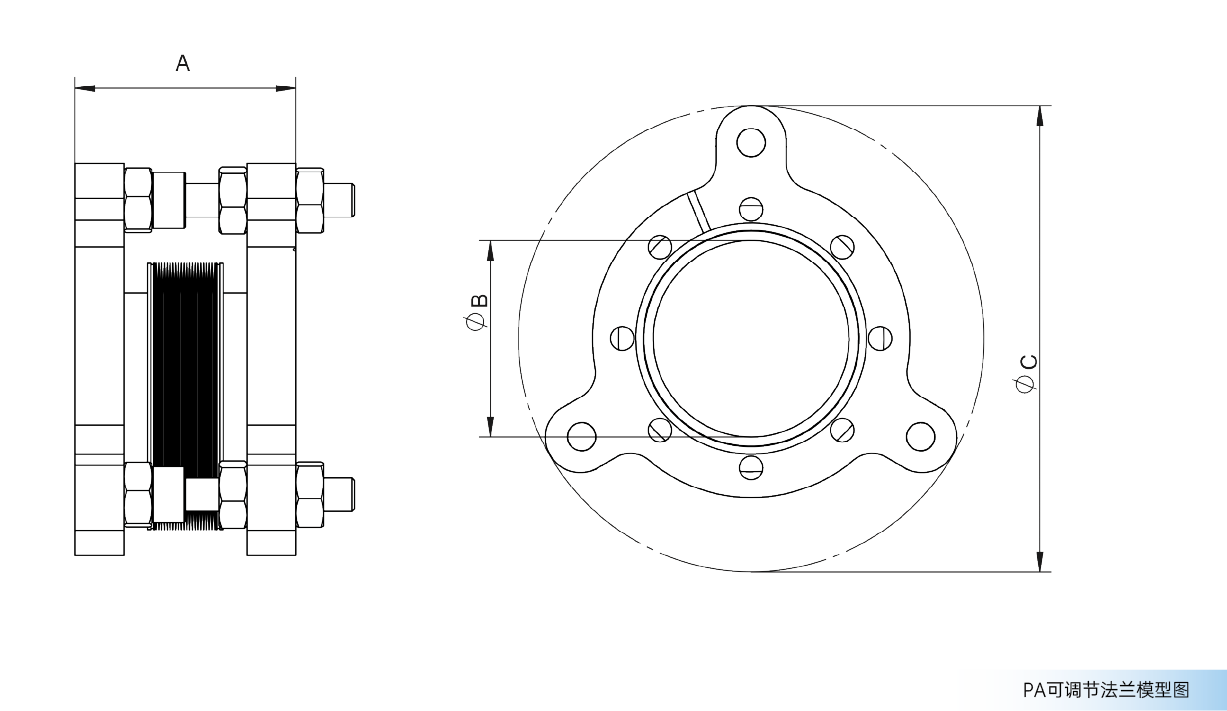

| A (mm) | 52 | 65 | 79 | 105 | 128 | |
| B (mm) | 16 | 38 | 65 | 102 | 150 | |
| C (mm) | 58 | 106 | 166 | 206 | 290 | |
| 重量 (kg) | 0.3 | 0.9 | 2.7 | 4.6 | 6.1 | |
| 型號 | PA16 | PA35 | PA63 | PA100 | PA150 | |
| 訂購編碼 | 3041200001 | 3041200002 | 3041200003 | 3041200004 | 3041200005 | |
