銅墊圈可以分為標準銅墊圈和非刀口銅墊圈。
標準銅墊圈用量最大，對于同一尺寸同一材質的標準銅墊圈，原則上可以混用。而標準銅墊圈又可以擴展為退火圈，鍍金圈，加厚圈：
退火銅墊圈，相比標準銅墊圈材質更軟，一般用于視窗、電極或者饋通等安裝；此外，退火圈材質更軟，形變量可以更大，可用于需要調整角度的地方。
鍍金銅墊圈，適合腐蝕性場合，如近常壓或者S、Se生長腔體等就推薦用鍍金圈，經驗表明銅墊圈很容易被腐蝕污染，鍍金圈就好很多。
加厚銅墊圈，多為用于矯正法蘭角度的墊圈，為了具有更多的形變量，一般都經過熱處理。
除標準銅墊圈以外潛力最大的是非刀口銅墊圈，主要優點是可以重復利用，但是比標準銅墊圈略貴，可以用于受傷法蘭或者特殊情況下使用：
需要多次拆裝的法蘭，最好配合扭力扳手使用
敏感法蘭安裝，如視窗，feedthrough等。經過調研和實際測試得到，非刀口銅墊圈密封需要的螺絲扭力比普通銅墊圈小1/3到1/2，可以代替退火墊圈使用。
這種銅墊圈很容易卡在法蘭上，適合一些難裝和沉重部件的安裝。

21.斜面密封銅墊圈跟普通刀口銅墊圈有什么區別？

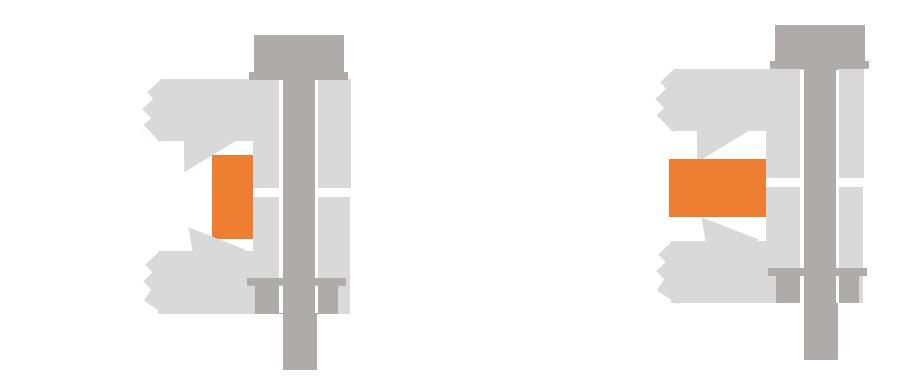

詳見下圖，普通刀口銅墊圈依賴法蘭刀口擠壓進行密封，使用之后會有壓痕，而斜面密封銅墊圈內徑比傳統墊圈大，擴大了連接端口的可用尺寸，并且通過墊圈內壁和法蘭刀口外斜面緊密接觸實現真空密封，其無需法蘭刀口切入，適合受傷法蘭的使用。

▲斜面密封銅墊圈（左）和普通刀口銅墊圈（右）
